根據近年來建筑行業事故統計，高處墜落事故的發生率最高、危險性較大，涉及高處作業區域缺少安全帶系掛點或生命線是導致高墜事故發生的主要原因之一。為了科學防范施工現場高處作業安全風險，近日，中建八局進行了專項攻堅，形成了《建筑施工高處作業安全帶系掛點推薦圖集》，有助于有效防范和化解現場高處墜落風險。
★做法說明
在內支撐梁混凝土澆筑前設置鋼筋預埋件，澆筑完成后焊接槽鋼立柱，立柱上設置圓鋼拉結件，依次連接花籃螺栓、鋼絲繩，形成水平生命線。
★適用施工工序
未搭設防護通道的內支撐梁上行走和作業。
注：該做法同樣適用于公路工程蓋梁墊石等施工。
★做法說明
在冠梁混凝土澆筑之前預埋U型鋼筋拉環，在U型鋼筋拉環上設置安全繩，通過自鎖器系掛安全帶，形成豎向生命線。
★適用施工工序
翻越冠梁臨邊防護到基坑內作業。
★做法說明
在基坑周邊設置鋼制立柱，采用膨脹螺栓固定鋼制立柱，立柱間連接鋼絲繩，形成水平生命線。
★適用施工工序
臨邊防護設施搭設作業。
腳手架搭設與拆除生命線(主體結構)
★做法說明
在腳手架外立桿上設置直角扣件作為末端掛點連接件，在末端掛點連接件之間設置鋼絲繩形成水平生命線。
★適用施工工序
落地式腳手架、懸挑腳手架搭設與拆除作業。
注：該做法同樣適用于模板工程施工。
腳手架搭設與拆除生命線(主體結構)
★做法說明

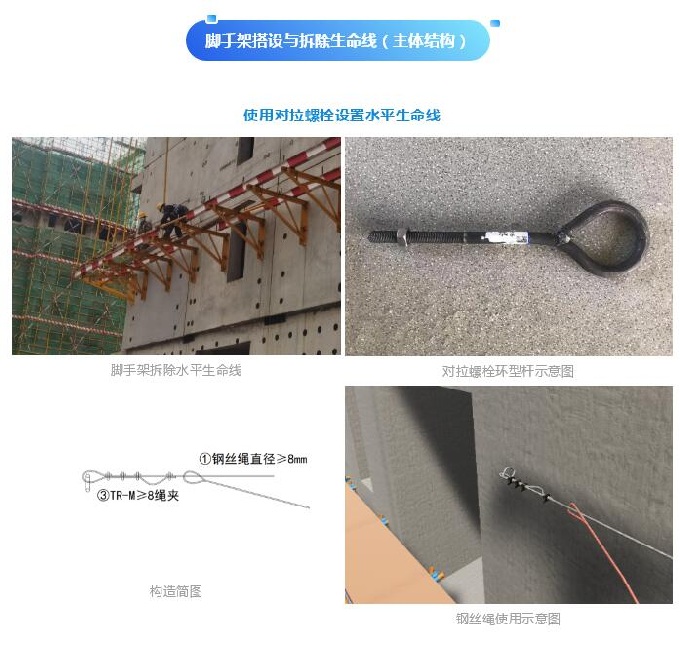

在對拉螺栓端部設置圓環，通過預留螺栓孔穿進墻內，在兩個圓環之間設置鋼絲繩形成水平生命線。
★適用施工工序
落地式腳手架、懸挑腳手架、附著式升降腳手架搭設與拆除作業。
注：該做法同樣適用于電梯井臨邊或井內作業，管道安裝、管道井附近施工。
★做法說明
使用鋼管焊接金屬圓環的方式制作安全帶系掛裝置，作業時將裝置下部桿件插入腳手架立桿鋼管內，圓環部分作為安全帶系掛點，并能保證360°旋轉。
★適用施工工序
模板支撐體系搭設。
二次結構施工生命線(二次結構)
★做法說明
將閉圈式吊環膨脹螺栓錨固于墻柱上，在兩個吊環之間設置安全繩形成水平生命線。
★適用施工工序
作業面臨邊、預留洞口周邊的二次結構作業。

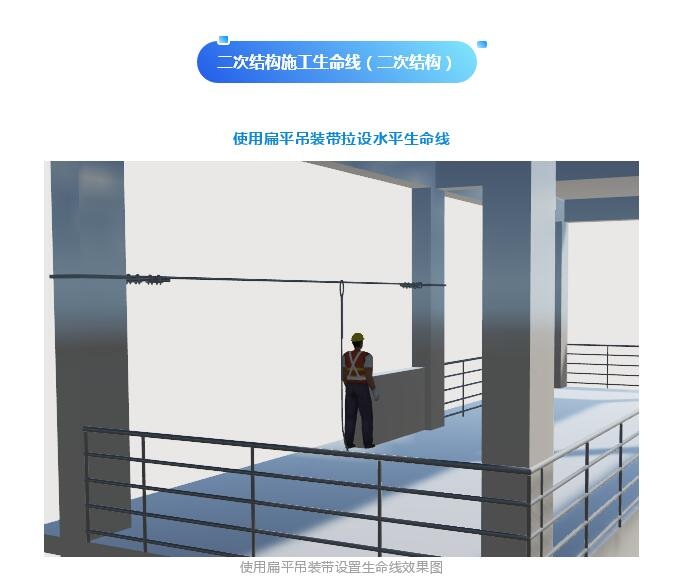

二次結構施工生命線(二次結構)
★做法說明

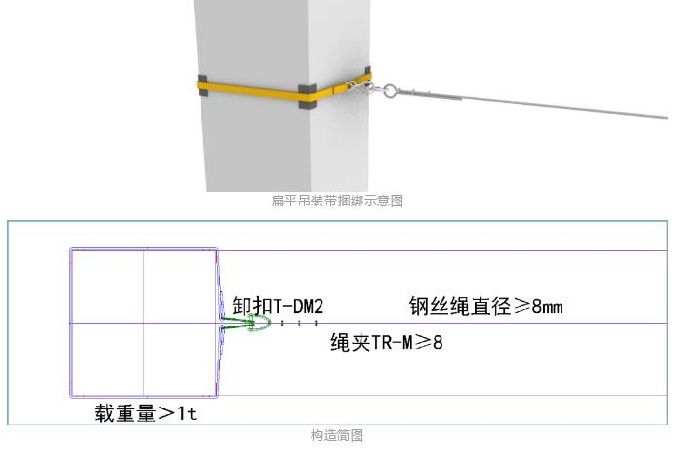

將扁平吊裝（詞條“吊裝”由行業大百科提供）帶牢固捆綁于框架柱，通過扁平吊帶末端環眼拉設鋼絲繩形成水平生命線。
★適用施工工序
作業面臨邊、預留洞口周邊的二次結構作業。
★做法說明
將G型夾具固定在墻體上，以G字骨架作為安全帶系掛點。
★適用施工工序
作業面臨邊、預留洞口周邊的砌筑、抹灰作業，護欄安裝。
★做法說明
在鋼結構（詞條“鋼結構”由行業大百科提供）立柱上部焊接鋼筋拉環或利用鋼結構立柱吊點作為防墜器懸掛點，利用防墜器吊繩組成豎向生命線。
★適用施工工序
人員上下攀爬、鋼結構立柱焊接、上部鋼立柱臨時連接、橫梁（詞條“橫梁”由行業大百科提供）安裝、操作平臺作業。
★做法說明
在鋼梁吊裝前，使用底部夾具、螺栓將立桿固定在鋼梁上，立桿上設置圓鋼拉結件作為末端掛點，拉設鋼絲繩形成水平生命線。
★適用施工工序
鋼梁上行走、鋼結構鋼梁安裝等作業。
★做法說明

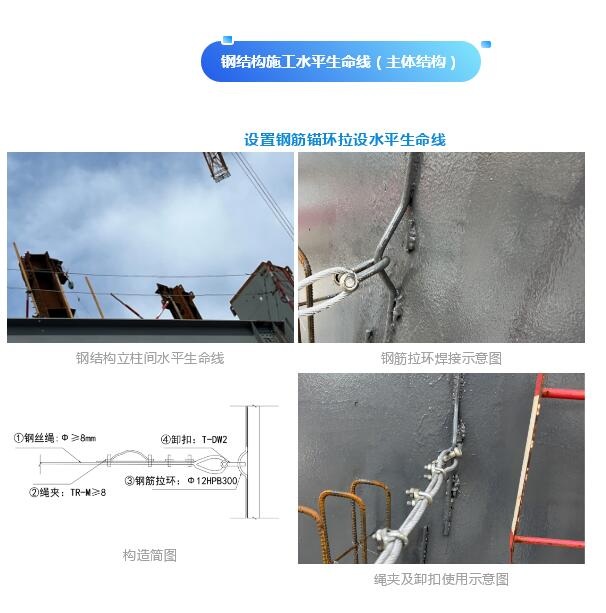

在相鄰鋼結構立柱上焊接鋼筋拉環作為末端掛點，通過卸扣連接鋼絲繩形成水平生命線。
★適用施工工序
樓承板鋪設、鋼筋綁扎、混凝土澆筑等作業。
★做法說明
在蓋梁混凝土澆筑前設置預埋鋼筋，澆筑完成后焊接槽鋼立柱，立柱上預留Φ18mm槽鋼孔，通過圓鋼拉結件拉設鋼絲繩形成水平生命線。
★適用施工工序
蓋梁墊石等施工。
★做法說明
預先制作擋塊夾具，夾具上焊接槽鋼立柱，立柱上預留Φ18mm槽鋼孔，通過圓鋼拉結件拉設鋼絲繩形成水平生命線。
★適用施工工序
蓋梁墊石施工。
★做法說明

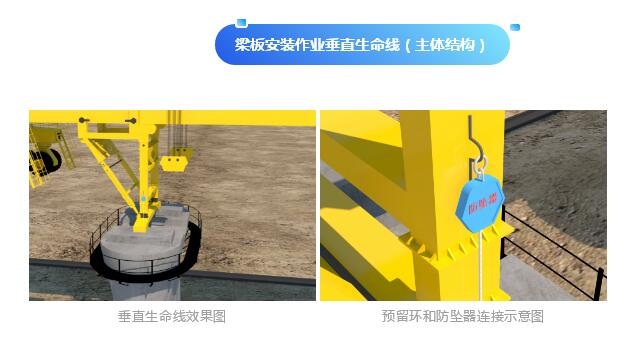

在架橋機前支腿焊接鋼筋拉環作為防墜器懸掛點，利用防墜器吊繩組成垂直生命線。
★適用施工工序
梁板安裝作業。
★做法說明

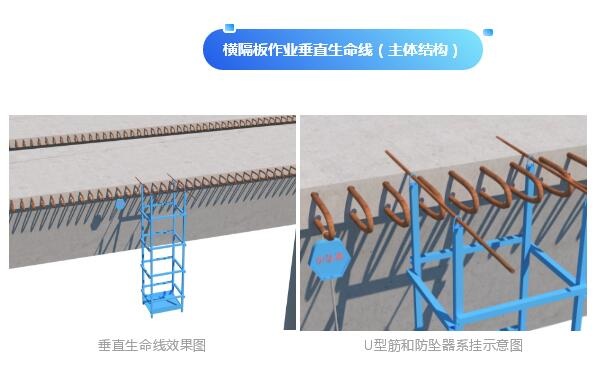

將濕接縫原有U型鋼筋作為防墜器懸掛點，利用防墜器吊繩組成垂直生命線。
★適用施工工序
橫隔板施工。
★做法說明
在臺車兩側焊接鋼筋拉環，拉設鋼絲繩形成水平生命線。
★適用施工工序
隧道開挖、防水板(鋼筋綁扎)和裝飾作業。
★做法說明

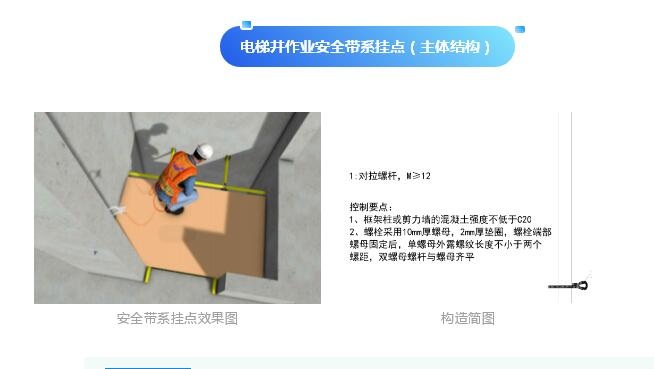

將對拉螺栓固定在電梯井墻柱上，端部焊接的圓環作為安全帶系掛點，或通過圓環設置安全繩形成豎向生命線。
★適用施工工序
電梯井臨邊或井內作業。
★做法說明
將閉圈式吊環膨脹螺栓固定在墻體或結構柱上，端部焊接的圓環作為安全帶系掛點或作為生命線固定端。
★適用施工工序
電梯井臨邊或井內作業。
注：該做法同樣適用于管道安裝、管道井附近施工。
★做法說明
在電梯井上部墻面預埋圓鋼吊環，懸掛鋼絲繩形成垂直生命線。
★適用施工工序
室內電梯安裝。
★做法說明
在建筑物頂部利用結構物等設置錦綸安全繩，安全繩無松散、斷股、打結現象。
★適用施工工序
外墻抹灰、涂飾、幕墻安裝、保潔作業。
★做法說明

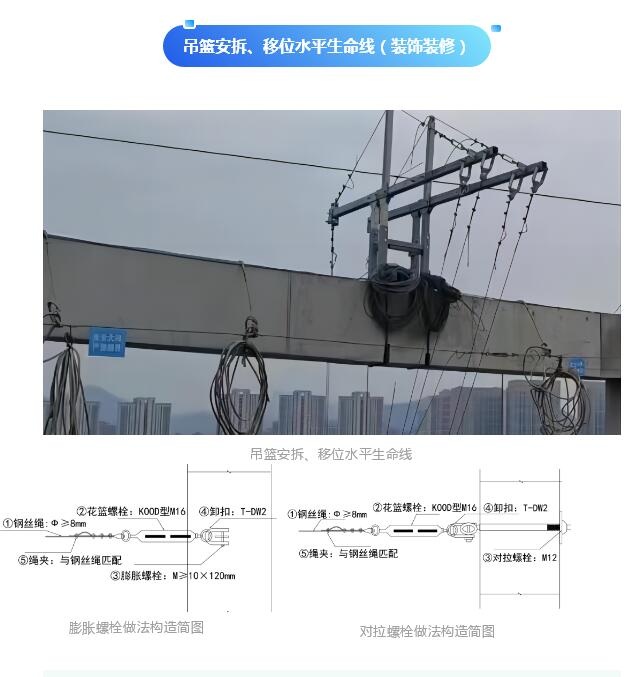

在花架梁上安裝對拉螺栓或膨脹螺栓，通過螺栓設置水平生命線。
★適用施工工序
搭設在花架梁上的吊籃安拆、移位，日常巡檢。
★做法說明

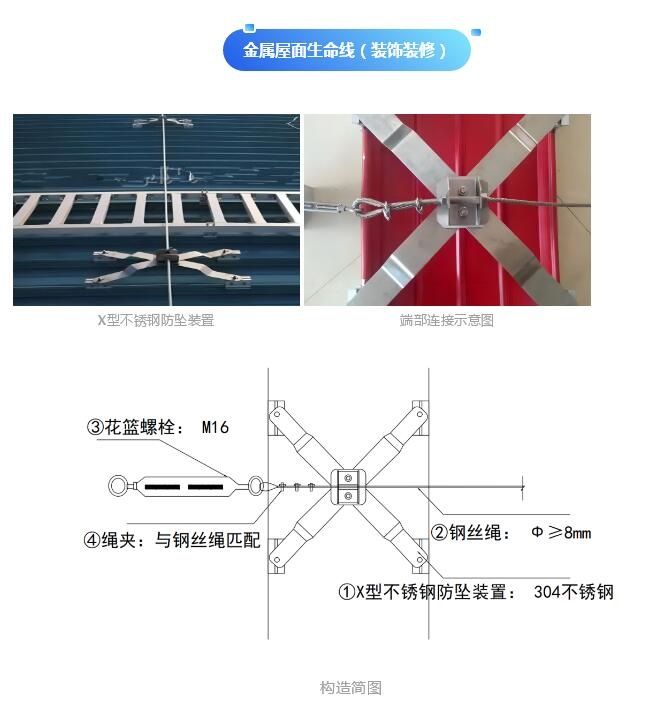

X型不銹鋼防墜裝置通過鋁合金（詞條“鋁合金”由行業大百科提供）夾具固定在金屬面板上，通過花籃螺栓、繩夾、基座拉設水平生命線。
★適用施工工序
鋁鎂錳金屬屋面作業、彩鋼瓦作業。
★做法說明

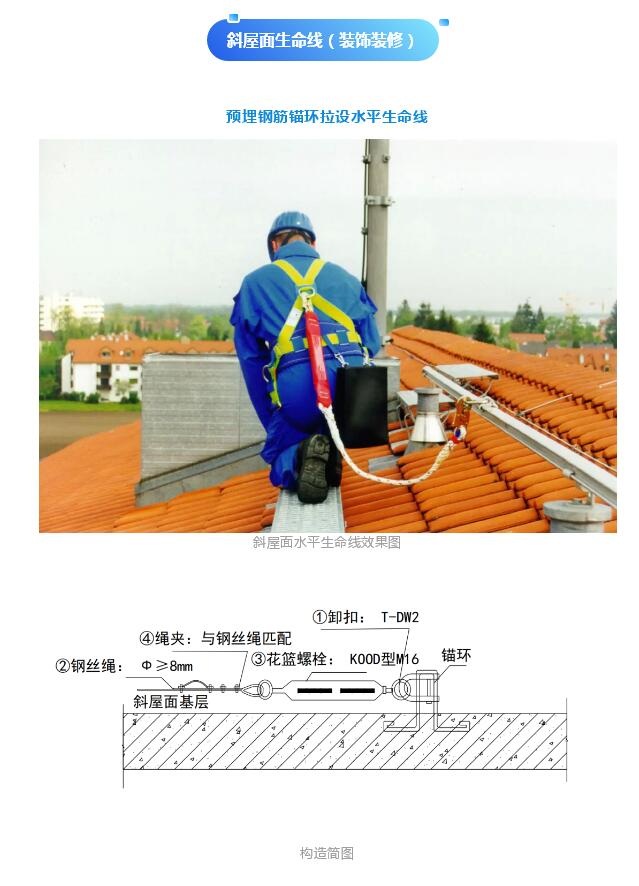

在主體結構施工時安裝預埋鋼筋錨環，利用預埋鋼筋錨環作為安全帶系掛點或作為水平生命線固定端。
★適用施工工序
斜屋面作業。
★做法說明
在斜屋面頂部安裝膨脹螺栓，將安全繩固定在螺栓端部圓環處，或者將安全繩固定在斜屋面頂部結構上，安全繩沿斜屋面豎向布置，工人安全帶通過自鎖器系掛在安全繩上。
★適用施工工序
斜屋面作業。
★做法說明

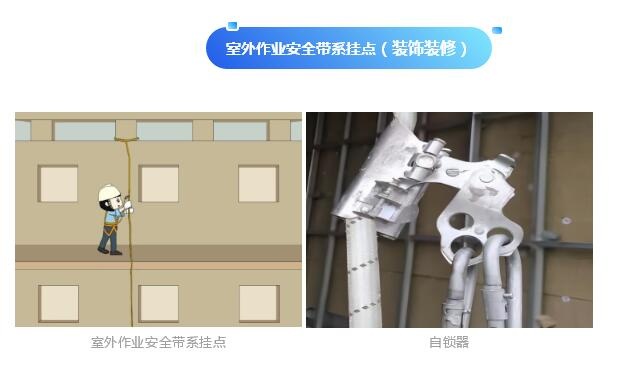

根據屋面結構，將安全繩一端捆綁在屋面結構柱上，另一端垂直到工人作業面以下，工人將安全帶系掛在大繩上面的自鎖器上。
★適用施工工序
無法搭設吊籃或無法使用高空車的室外作業，吊籃拆除以后的室外維修作業。
★做法說明
主體施工階段，在混凝土墻內安裝預埋錨環，作業時將安全帶系掛在預埋錨環上。
★適用施工工序
空調及百葉安裝、保潔作業。
★做法說明

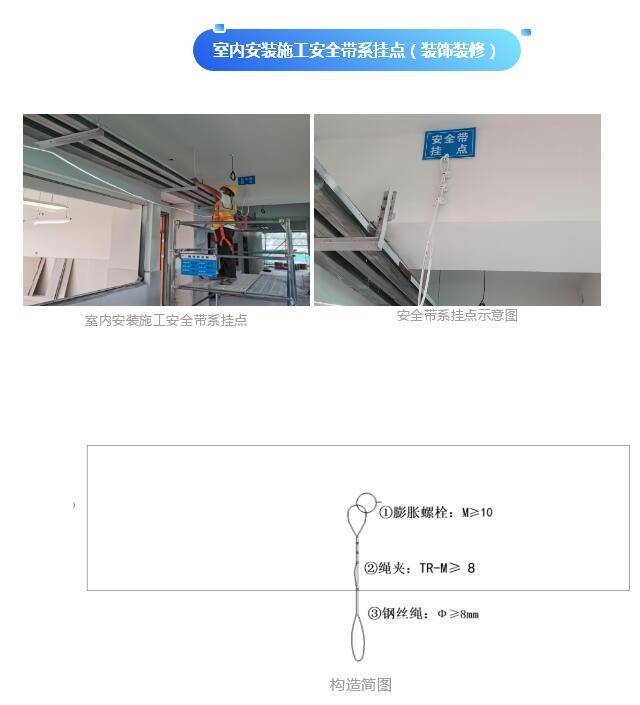

橫梁區域操作平臺作業面周邊防護欄桿無法滿足高度要求時，在橫梁上設置膨脹螺栓，懸掛鋼絲繩或錦綸安全繩作為垂直生命線。
★適用施工工序
室內管線施工、吊頂施工等作業。
重要提示
本圖集所有高處作業安全帶系掛點使用材料的規格應滿足國家或行業標準，系掛點(生命線)投入使用前應進行墜落試驗。
