『展館簡述』
千年古蜀文明與現代科幻相遇第81屆“世界科幻大會”完美落幕成都科幻館作為本屆科幻大會的主會場驚艷了全球，成為中國西南超級新地標也將作為中國(成都)國際科幻大會World Science Fiction Convention的永久場館。
成都科幻館Chengdu Science Fiction Museum 由扎哈事務所設計，建筑圍繞共享中庭（詞條“中庭”由行業大百科提供）設置了雨果獎會場、主題展區及博物館三大主題空間，該項目也將成為具有產業集聚效應和特色的“中國領先的科幻寫作孵化器”，對成都大力發展文創產業、增強西部文創中心功能產生重要積極影響。
『世界首個做在拉索（詞條“拉索”由行業大百科提供）幕墻上的光電玻璃』
場館從"星云"形態獲取為靈感，“從設計到結構的整體可視化”為建館目標。由晶泓專為科幻館-雨果獎會場幕墻研發的大尺寸LED（詞條“LED”由行業大百科提供）中空夾膠光電玻璃幕墻屏，面板最大分格尺寸寬度為2400mm，高度為3200mm，面積將近 8 平方米，刷新了國內場館應用單塊光電玻璃最大尺寸的紀錄，也是“世界首個做在拉索幕墻上的光電玻璃”，奠定了晶泓作為“LED光電玻璃領先制造商”的行業標桿地位。項目由中建深裝團隊負責幕墻施工。
雨果獎會場
雨果獎
雨果獎?wù)矫Q(chēng)為“科幻成就獎”，自1953年起，每年在世界科幻大會上頒發，是科幻文學領域的國際最高獎項之一。
得益于晶泓科技自研LED芯片、驅動芯片、嵌入式控制系統以及采用最先進更高清的Low-E鍍膜技術，大尺寸LED中空夾膠光電玻璃在畫面清晰度、通透度、亮度上，都創造出嶄新的高度。
雨果廳室內外效果
『幕墻新技術 勇攀大尺寸』
以LED中空夾膠光電玻璃為幕墻立面，沿襲了成都科幻博物館整體的“輕盈感”，既最大限度讓場館空間通透恢弘，又打通了場內與世界科幻公園、西嶺雪山大景的視線通道，點亮后，光影藝術與古蜀文明交融、帶給觀眾更強烈的觀感體驗。
成都城市形象符號：太陽神鳥與大熊貓
與一般玻璃材料不同，LED光電玻璃是一種利用特殊夾膠工藝，將納米導線和LED燈珠內置于夾層玻璃之間，并通過控制系統呈現光電顯示效果的高科技產品。超大板塊設計，已然是技術難點，再加上面板選用雙夾膠中空光電玻璃，從選料、結構件設計、工藝制程、生產設備、檢驗、到運輸、安裝，每一步都是新的挑戰。
超大板塊尺寸下為了保證面板玻璃的強度和剛度，設計時通過計算校核選配合理的玻璃配置，采用了離子型的中間膜來大幅提高強度和剛度，但離子型中間膜的工藝難度極高，經過反復調整參數與充分驗證，最終成功將通透度和霧度控制在理想的狀態下。大尺寸光電玻璃的工藝得到了顯著的提升，意味著晶泓對結構美學幕墻技術的探尋到了一個新的階段，意義非凡。
平整度差是超大尺寸的板塊需要翻越的另一座大山。為避免大尺寸板塊幕墻產生的影像畸變,本身就對玻璃原料的加工和二次加工要求很高。晶泓團隊通過對玻璃原料的反復挑選和嚴苛的質檢，將玻璃的彎曲度控制在了0.2%以下，遠低于國標要求的數值。
光電玻璃表面平整度高，融入整體建筑美學
晶泓LED光電玻璃作為一種新型的環保建材，生產過程無廢水，廢氣，廢物產生，產品回收產生污染物約0.01%，在保證入口大堂寬敞明亮的同時，實現了效率的最大化，符合中國綠建三星至高標準要求。
詮釋科幻主題
『施工難點』
豎向單張拉索幕墻系統，結構設計復雜
作為雨果獎會場幕墻主立面，單拉索結構在美觀和通透性上非常出色，但往往幕墻主體越簡單，結構設計越復雜。
拉索結構節點示意圖
拉索結構體系中的鋼索是主要受力構件，強力張拉形成穩定的結構系統。撓度按照L/50控制，此項目拉索跨度近13m，整體的極限撓度變形量達260mm。當整片幕墻在受風等荷載作用下時，會發生較大的變形，而玻璃又屬于脆性材料，光電玻璃的板塊間、光電玻璃周邊與主體結構間必須具有足夠的變形和轉動適應變形的能力。
光電玻璃立面承受風荷載下的極限變形模擬
出于穩定性要求，除了玻璃四角嵌固采用球鉸夾具，幕墻四邊與主體結構相交接位置亦需要設計為允許在平面內發生轉動的機制。
值得一提的是針對節點設計，晶泓獨創的旋轉連接結構，將位于屏幕最上端和最下端的兩排板塊與主體結構相接的邊，分別卡入通長的旋轉鋁合金槽內，其自重通過鋁槽釋放給主體結構，同時板塊可發生相對轉動。
底部可轉動的連接結構
通過受力分析，光電玻璃上下端最大旋轉角度按12°設計。
光電玻璃面板和連接件之間設置側向旋轉的耳板支座，以保證光電玻璃和側面收口發生相對轉動。
側向可轉動的連接結構
光電玻璃通過夾具與拉索將幕墻邊界條件和主體結構聯成整體，既最大限度地利用了材料的強度優勢，又保留了稍許應力（詞條“應力”由行業大百科提供）儲備以適應整體的變形控制。
精工細節，大師級標準
為切合扎哈設計團隊的高標準、高品質，例如對不同型材的顏色是否與科幻館整體保持一致，噴涂是否均勻細膩。晶泓團隊將項目應用的五金件、箱體型材、外觀的選擇均作為一個課題進行研究。豎向單張拉索光電玻璃幕墻，施工技術難，國內沒有可借鑒項目，如何保證質量是難點之一。經前期調研及多輪分析論證，同時在現場進行實地勘察，根據項目施工條件，進一步深化系統節點設計。項目深度完善預制構件制作詳圖和施工技術交底卡，避免在構件加工和安裝過程中，出現錯、漏、碰、缺等問題。

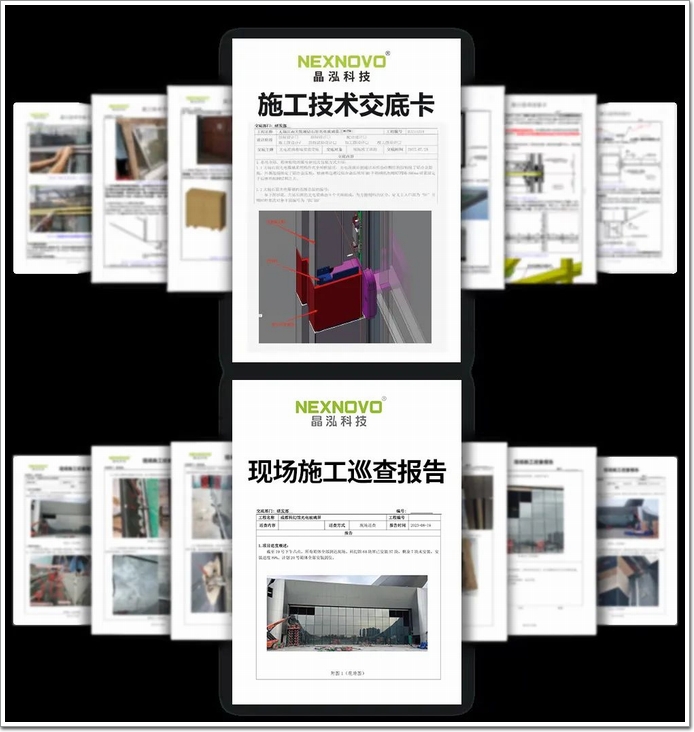

施工技術交底卡與現場施工巡查報告
現場安裝
電控系統與豎向拉索做隱式排列，一方面降低設備維護難度,另一方面力求融入成都科創館結構設計，呈現建筑簡約、清澈之美。
懸于菁蓉湖畔，開啟科幻之門
『多媒體幕墻 無限科幻大片』
晶泓科技大尺寸光電玻璃為世界科幻大會注入新的創新源泉，為助力成都科創博物館成為具有產業集聚效應和特色的國家級文化產業示范園增添耀眼的一筆。
白天播放效果
夜晚播放效果
可以看到，隨著3D、元宇宙、全息成象、沉浸式概念的爆發，晶泓光電玻璃因“讓想象不受限于空間，讓創意與藝術組成奇妙幻境”將邁向更廣闊的應用市場!
