人類在不斷地前進，社會在不斷地發展，建筑行業日新月異，建筑工程突飛猛進。在國內外，建筑幕墻（詞條“建筑幕墻”由行業大百科提供）的形式越來越多。建筑幕墻主要的形式有玻璃幕墻、石材幕墻、金屬幕墻和組合幕墻等，這幾種建筑幕墻已在建筑工程中得到了廣泛的應用，為防止或減少雷擊建筑幕墻所發生的人身傷害和文物、財產的損失，并做到安全可靠、技術先進、經濟合理，因此，做好建筑幕墻的防雷措施也越來越重要，建筑幕墻防雷系統設計已是當今一個重要問題。
雷電是天空云層中一種自然放電現象，雷電流是一種強度極大、作用時間極短的瞬變過程。雷電擊中建筑物時，通常會產生電效應，雷電流在瞬間釋放出的巨大能量，會使被擊中的建筑物遭到破壞。高層建筑（詞條“高層建筑”由行業大百科提供）幕墻的金屬材質由于雷電的效應，將會產生靜電感應作用，當天空雷云和大地形成電場時，幕墻的金屬體就會積聚與雷云極性相反的大量感應電荷，當雷云瞬間放電后，云與大地的電場忽然消失，將會產生高達萬伏以上的對地電位，這對人和設備將會產生危害。
所以，建筑幕墻設計時必須做好防雷設計，以防范雷電對建筑幕墻的損害。然而，我國建筑幕墻的施工圖設計、工程施工、工程驗收等對這方面內容的闡述十分有限，建筑幕墻設計單位對建筑幕墻防雷技術做法也不十分具體、明確，從而給從事建筑幕墻施工的技術人員把握質量要求帶來一定的難度。
對此，建筑幕墻防雷系統設計就顯得十分重要。我們根據多年建筑幕墻工程施工的實際經驗，以及有關國家防雷規范的要求，認為建筑幕墻防雷裝置必須滿足以下幾個方面要求。
一、建筑幕墻的防雷分類
根據國家標準《建筑物防雷設計規范》(GB50057—2000)的規定，建筑物的防雷共分三類，其中第一類主要是屬于具有爆炸危險環境的建筑物，如使用或貯存炸藥、火藥、起爆藥等爆炸物質的建筑物等，而現階段我們常用的建筑幕墻的防雷分類主要是屬于第二類或第三類的。
二、建筑幕墻的防雷措施
對于第一類建筑物和具有爆炸危險環境的建筑物的防雷措施，除了防直擊雷外，還需防雷電侵入的措施;而對于第二類或第三類的常用建筑幕墻的防雷措施主要是防直擊雷。主要防直擊雷的建筑幕墻，不僅要考慮頂層直擊雷，還要考慮側向直擊雷，防頂層直擊雷的防雷措施是在建筑物頂上裝設避雷網(帶)或避雷針或由其混合組成的接閃器，其避雷網一般按規定沿著屋角、屋脊、屋檐、檐角等易受雷擊的部位敷設，并在整個屋面組成不大于10m×10m或12m×8m的網格(第三類防直擊雷為20m×20m或24m×16m的網格)，防側向直擊雷的防雷措施是通過在建筑幕墻層間部位設置一圈圈閉合的均壓環，然后通過引下線傳到接地裝置。
三、建筑幕墻的防雷系統裝置設計
建筑幕墻的防雷裝置主要包括接閃器、引下線和接地裝置。在建筑幕墻的防雷設計中，應充分利用建筑物的這些裝置，將建筑幕墻豎向龍骨（詞條“龍骨”由行業大百科提供）、橫向龍骨和建筑物防雷網接通，連成一個防雷整體，把建筑幕墻獲得的巨大雷電能量，通過建筑幕墻的防雷系統，迅速地輸送到地下，保護建筑幕墻免遭雷電破壞的作用。
(一)接閃器
接閃器是直接接受雷擊的避雷針、避雷帶、避雷網以及用作接閃的金屬屋面和金屬構件（詞條“構件”由行業大百科提供）等。建筑幕墻常用的防雷裝置的接閃器，通常是采用直接裝設在建筑物上的避雷針、避雷帶或避雷網作為接閃器。
用作接閃器的避雷針所采用的尺寸，若按熱穩定性檢驗，則只要很小的截面就夠了，所采用的尺寸主要是考慮機械強度和防腐蝕問題，避雷針宜采用圓鋼（詞條“圓鋼”由行業大百科提供）或焊接（詞條“焊接”由行業大百科提供）鋼管，其直徑不應小于下列數值：針長1m以下，圓鋼為12mm，鋼管為20mm;針長1～2m，圓鋼為16mm，鋼管為25mm;而對用作接閃器的避雷網和避雷帶宜采用圓鋼或扁鋼，優先采用圓鋼，圓鋼直徑不應小于8mm，扁鋼截面不應小于48mm2，其厚度不應小于4mm。在同一截面下，圓鋼的周長比扁鋼的小，其與空氣的接觸面也小，受空氣腐蝕相對也小。
此外，圓鋼易于施工，材料易得，所以，建議優先采用圓鋼。建筑幕墻接閃器布置時，對于第一類防雷的建筑物，避雷網網格尺寸不大于5m×5m(或6m×4m);第二類防雷的建筑物，避雷網網格尺寸不大于10m×10m(或12m×8m);第三類防雷的建筑物，避雷網網格尺寸不大于20m×20m(或24m×16m)。在建筑幕墻設計時，我們通常是將建筑幕墻頂部女兒墻的蓋板部分，有目的地把它設計成幕墻接閃器，因為該部分處于建筑幕墻的頂部，常用3mm鋁單板(或4mm鋁塑板)作為蓋板。
我們知道，鋁板（詞條“鋁板”由行業大百科提供）是一種良好的導體，其電場強度很大，當它沿建筑物女兒墻的頂部分布時，雷電先驅很自然地被吸引過來，是雷擊率最大的部位，從而起到接閃器的作用。這樣，幕墻接閃器接受到的雷電流，就可以通過幕墻女兒墻的避雷均壓環和防雷引下線，安全地把雷電流引到建筑物的防雷網，并導通到接地裝置，達到避雷的作用。建筑幕墻頂部女兒墻防雷節點圖，如圖1所示。
(圖1 建筑幕墻頂部女兒墻防雷節點圖)
建筑幕墻頂部的接閃器，通常只能防頂層直擊雷，對于防側向直擊雷，主要是在建筑幕墻的層間部位，每隔三層設置一圈閉合的均壓環，均壓環可用直徑12mm鍍鋅鋼筋(或采用40mm×4mm鍍鋅鋼板（詞條“鍍鋅鋼板”由行業大百科提供）)焊接而成，然后通過引下線引到接地裝置。均壓環的設置，對于第二類防雷的建筑物，均壓環環間垂直距離不應大于10m，引下線的水平距離不大于10m。
對于金屬屋面的建筑物，普通的金屬屋面的防雷處理是在屋面板上設置網格狀避雷帶作為接閃器，這種做法會影響屋面的美觀性，同時由于固定（詞條“固定”由行業大百科提供）避雷帶需要在屋面板上打螺釘，增加了漏水隱患。
如今，很多金屬屋面建筑物不單獨作為接閃器，而是利用建筑物其本身屋面作為接閃器，通過網格交叉點設置引下線石材幕墻工程公司，將電流引至底板，由底板傳至結構主檁條（詞條“檁條”由行業大百科提供），形成避雷體系，并與主體結構防雷體系可靠的連接。
當利用建筑物本身屋面作為接閃器時應符合下列要求：金屬板之間采用搭接時，其搭接長度不應小于100mm;金屬板下面無易燃物品時，其厚度不應小于0.5mm;金屬板下面有易燃物品時，其厚度，鋼板（詞條“鋼板”由行業大百科提供）不應小于4mm，銅板不應小于5mm，鋁板不應小于7mm。
屋面板滿足上述所有條件時，可以將屋面板作為接閃器，從而大大使整個屋面更加整潔美觀。用屋面板作為接閃器的節點圖，如圖2所示;屋面防雷大樣圖，如圖3所示。
(圖2 屋面板作為接閃器的節點圖)

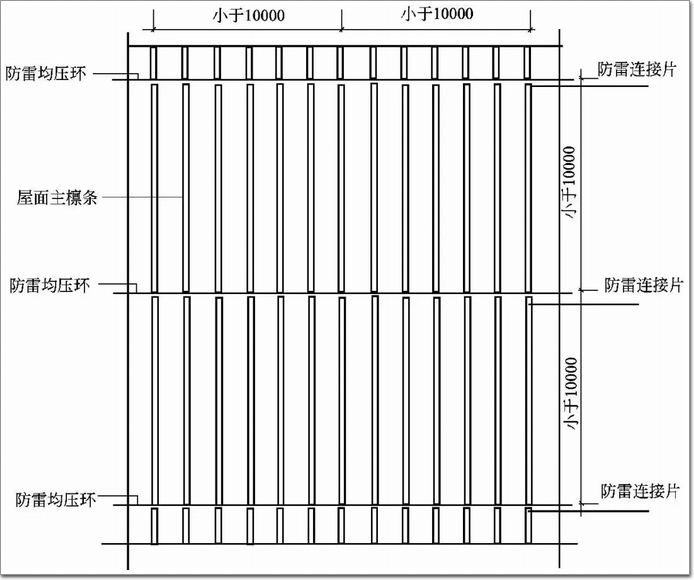

(圖3 屋面防雷大樣圖)
(二)引下線
引下線是連接接閃器與接地裝置的金屬導體，建筑幕墻常用的防雷裝置的引下線是利用建筑幕墻豎向主龍骨作為引下線，豎向主龍骨在伸縮縫的連接處采用電導銅線(或采用40mm×4mm鋁合金片)制成的可伸縮的避雷連通導線并上下相連接，連接處上下各用M6不銹鋼螺栓進行壓接，并加不銹鋼平墊和彈簧墊。
設置均壓環的樓層所有豎向主龍骨與橫向龍骨的連接處，通過L40mm×4mm鋁角碼兩端，各用兩個M8不銹鋼對穿螺栓進行壓接，并加不銹鋼平墊和彈簧墊。建筑幕墻防雷節點圖，如圖4所示。幕墻立面防雷大樣圖，如圖5所示。
(圖4 建筑幕墻防雷節點圖)
(圖5 幕墻立面防雷大樣圖)
對于單獨作為引下線的建筑物，宜采用圓鋼或扁鋼，通常優先采用圓鋼，圓鋼直徑不應小于8mm。扁鋼截面不應小于48mm2，其厚度不應小于4mm。引下線應沿建筑物外墻明敷，并經最短路徑接地;裝飾效果要求較高者可以采用暗敷，但其圓鋼直徑不應小于10mm，扁鋼截面不應小于80mm2。
(三)接地裝置
接地裝置是接地體和接地線的總合，建筑幕墻常用的防雷裝置的接地裝置埋于土壤中的人工垂直接地體，宜采用角鋼、鋼管或圓鋼;埋于土壤中的人工水平接地體，宜采用扁鋼或圓鋼，圓鋼直徑不應小于10mm設計效果圖，扁鋼截面不應小于100mm2，其厚度不應小于4mm;角鋼厚度不應小于4mm;鋼管壁厚不應小于3.5mm。
在腐蝕性較強的土壤中，應采取熱鍍鋅等防腐措施或加大截面。建筑幕墻在通常的情況下可以不用單獨設計防雷接地裝置，而是通過與土建的防雷接地裝置共用，在這種情況下，建筑幕墻避雷體系必須上下連通，依靠主體避雷體系進行防雷布置。
布置時，建筑幕墻自身防雷系統要與土建防雷系統中的土建避雷主筋可靠連接，所有的引下線均應連到均壓環上，均壓環可用直徑12mm鍍鋅鋼筋(或采用40mm×4mm鍍鋅鋼板)焊接而成。幕墻的主梁通過預埋件及避雷均壓環和避雷引出線與土建主體避雷主筋相連焊接牢固，焊縫搭接長度不小于100mm。避雷連接詳圖，如圖6所示。
(圖6 避雷連接詳圖)
建筑幕墻所有龍骨安裝完畢后，必須用電阻表進行檢測構造介紹，檢測所有引下線接地電阻值應符合建筑幕墻的防雷系統設計要求。在通常情況下，對于第二類或第三類防雷的建筑物所有引下線接地電阻值≤10Ω;對于第一類防雷的建筑物所有引下線接地電阻值≤5Ω。
