　　項目背景：

　　甄選城市中心的恒豐碧桂園貴陽中心，以近380米的高度，重新丈量了貴陽的全球視野。項目以世界頂級建筑理念，打造超高摩天建筑群，集寰球商務、藝術住宅、頂級公寓、國際住宅、奢華酒店、尖端商業為一體。全LOW-E玻璃幕墻，糅合了最新的建筑及工程科技，迷人的景致及造型，仿佛和天空融為一體，項目建成后將成為貴陽的中心地標、商務王座。廣田幕墻團隊在此項目中承擔1#樓單元式幕墻及玻璃采光頂系統的制作及安裝，1#樓建筑高度為373.5米，幕墻面積為7.4萬平方米。

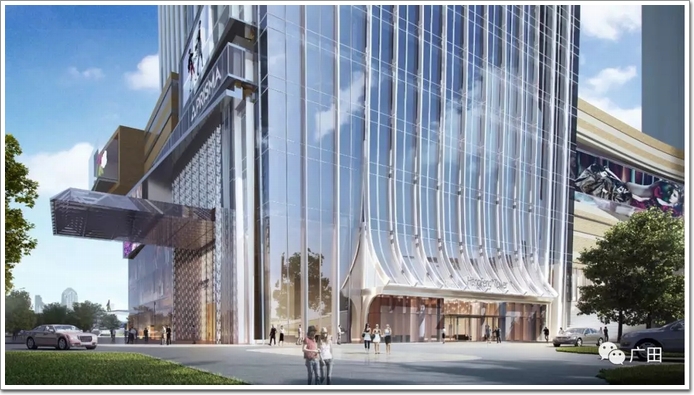

項目整體外觀效果圖

　　設計理念：

　　項目的整個外墻系統設計基于提高本工程各系統的先進性，充分結合貴陽地區的實際氣候條件，對本項目幕墻水密、氣密（詞條“氣密”由行業大百科提供）、保溫隔熱等性能及安全、環保性的影響。經過周全的設計提高該項目的使用功能和舒適性，使業主充分體會到幕墻產品在現代精品建筑所發揮的重要作用。

1#樓建筑外觀

　　超高層建筑幕墻，以及四點不共面的空間四邊形單元板塊結構，給施工設計帶來極大的困難與挑戰：結構形式復雜、幕墻板塊種類規格多、裝飾條規格多、層高較高、跨度大，系統整體由下到上設計呈漸變，單元板塊是四點不共面的空間四邊形，塔冠內傾部位單元體為折角異形板塊。需要BIM技術、深化設計和現場緊密結合，根據設計位置，進行測量放線、定點。

　　BIM技術的應用：

　　本項目從設計階段直至完成幕墻工程全程采用BIM技術，同時竣工驗收后為業主提供運維模型。基于BIM 模型對重點部位進行幕墻單元吊裝（詞條“吊裝”由行業大百科提供）方案模擬和預拼裝等模擬工作,同時反映局部區域、復雜構件的安裝情況，以三維可視化方式探討及展示幕墻施工安裝、加工等方案，準備定位預埋件、轉接件（詞條“轉接件”由行業大百科提供）、掛件等構件、提交幕墻系統構件工程量，以便材料加工、下料做參考，對施工中可能發生的軟碰撞進行分析，提早解決相關的圖紙及技術問題。

1#樓塔樓建筑模型

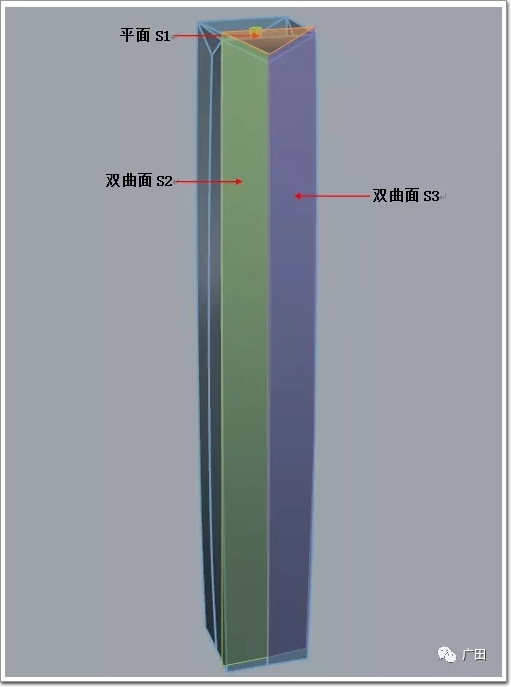

　　雙曲面玻璃（詞條“雙曲面玻璃”由行業大百科提供）幕墻做法：

　　單元板塊是四點不共面的空間四邊形為本工程的重點、難點問題。通過系統的深化設計以及三維模擬，該系統設計為單元組裝時玻璃為平面形式，現場安裝時應先固定三點，通過對單元板板塊的掛件施加外力，實現單元板塊的彎曲，使幕墻整體效果更接近曲面，達到外觀曲面造型效果要求，解決了設計施工難點，滿足了建筑造型的需求。

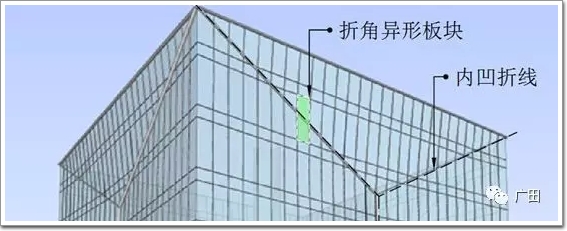

　　塔冠內傾做法：

　　本工程塔冠內傾部位單元體為折角異形板塊，板塊的設計下料加工是本工程難點。優化設計后，采用立柱橫梁分段搭接的連接方式，來實現此區域的造型需求。利用BIM三維建模模擬實施，分析得出準確的玻璃曲面夾角角度及結構參數數據，指導施工圖設計、加工制作及施工安裝。

　　為了確保項目工期及工程質量，廣田幕墻團隊加班加點高效完成設計計劃，充分運用公司設備及配套技術，科技先導，創新工藝，為本工程提供強有力的技術保障。公司始終堅持以質量獲得認可，以誠信得到信任，以效益贏得合作，秉持“用心裝點世界”的企業宗旨，持續打造精品工程。
