越來越多的人認識到軟件是一種巨大的生產力，門窗幕墻行業的設計工作中，離不開CAD、Word、Excel……，應用這些軟件，大大提高了企業的制圖效率、優化設計方案、減輕技術人員的勞動強度（詞條“強度”由行業大百科提供）、縮短設計周期、加強設計標準化等作用。
但我們老感覺自己總比別人效率低，今天中國幕墻網ALwindoor.com邀請“百科軟件BKCADPM”，為大家?guī)?lái)CAD與Word、Exce之間的一組神操作!加入了“百科軟件”(BKCADPM)技術群后，還能找到更多訣竅，在這里分享給大家，當然，也可以自行關注點擊查看 點擊查看 www.njbksoft.com“百科軟件”哦!
一、CAD圖形或表格復制到WORD、EXCEL的步驟

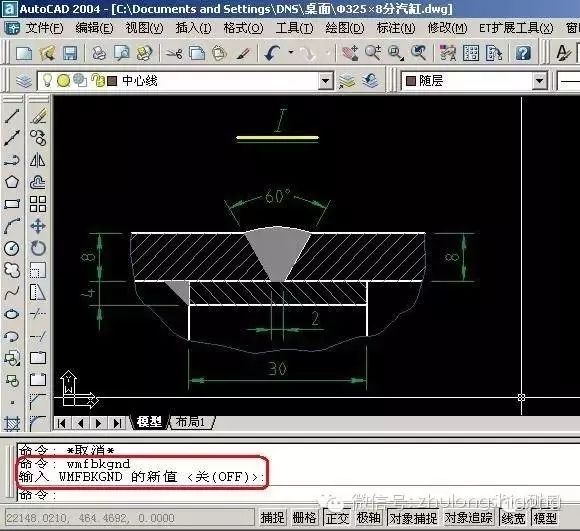

1、更改CAD系統變量WMFBKGND值為OFF，使CAD背景為透明，如果想讓復制的圖形是黑白的，可以在圖層管理器里面把圖層顏色改為白色(7號);

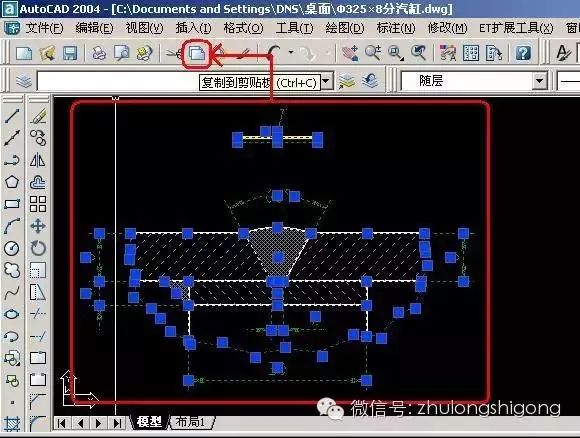

2、選擇需要復制的圖形，用“復制”工具進行復制;

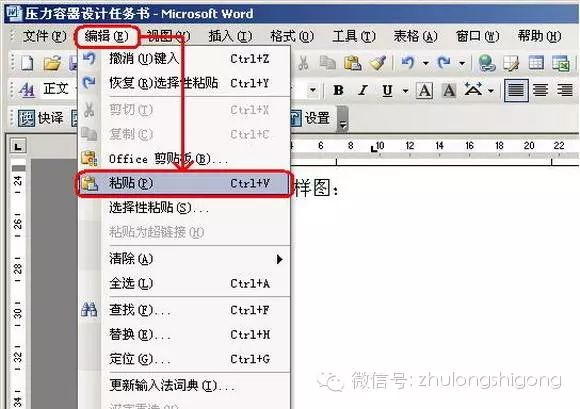

3、切換到WORD或EXCEL，激活需要粘貼的區域，然后選擇“編輯”—“粘貼”;
4、粘貼最初的效果如下圖;
5、利用“圖片裁剪”把圖形空白區域剪掉，然后用拖對角的方法把圖形縮放到合適的大小;

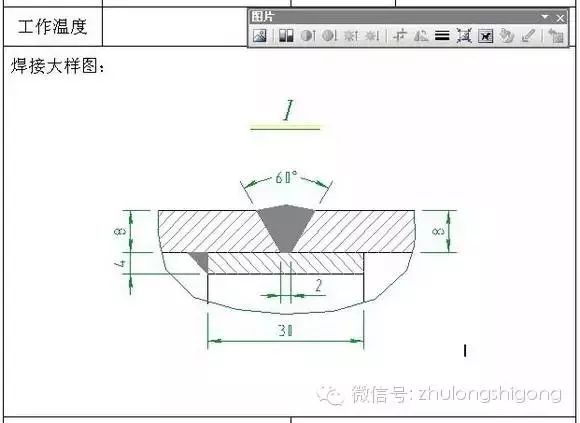

6、裁剪和縮放后的效果如下圖;

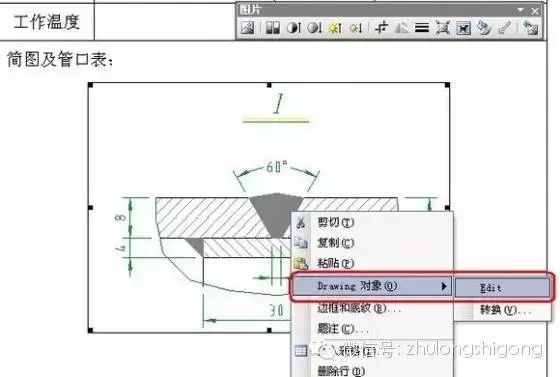

7、如圖形需要修改，可按下圖的方法回到CAD進行修改即可;
復制到EXCEL的方法也同上。
二、WORD、EXCEL圖形或表格復制到CAD的步驟

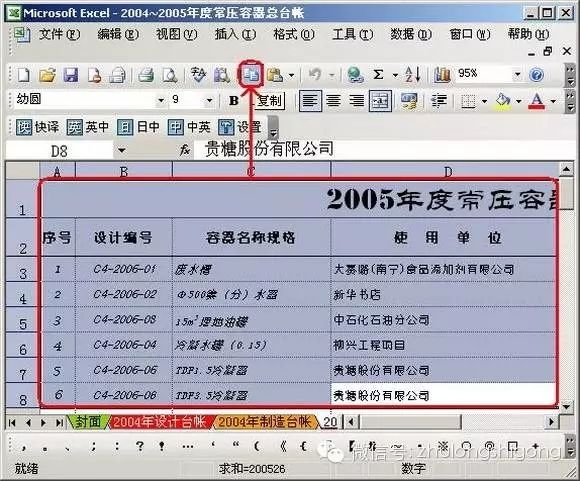

1、選擇需要復制的圖形或表格，用“復制”工具進行復制;

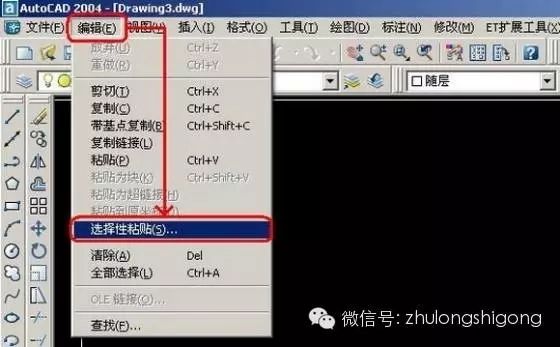

2、切換到CAD程序，然后選擇“編輯”—“選擇性粘貼”;

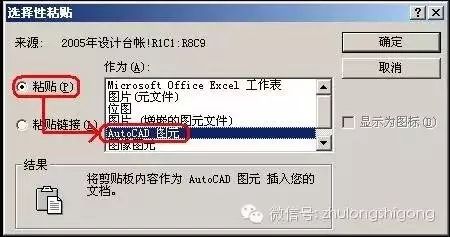

3、選擇粘貼為“AutoCAD圖元”，這樣做的目的是粘貼后可以在CAD里編輯;

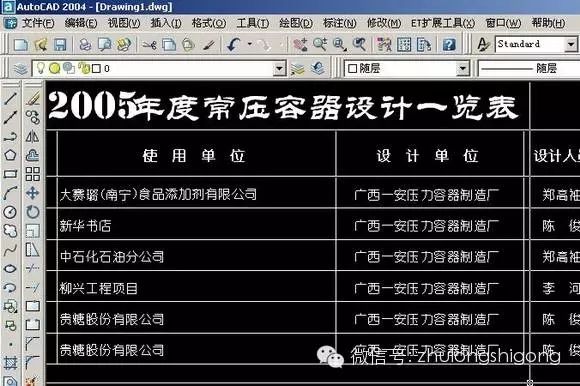

4、選擇粘貼插入點，粘貼后效果如下圖;
5、粘貼后的線條或文字可以在CAD直接編輯，如下圖;
CAD到Office補充幾點：
CAD圖粘貼到Word、Excel、PowerPoint、Publisher都可以用這個方法。
1、線條寬度——建議采用多段線設定線條寬度，因?yàn)榫�(xiàn)寬粘貼后寬度只有寬窄兩種，不美觀;
2、比例問題——如果有可能，盡量采用1:1繪制，這里的1:1是打印比例，也就是需要打印為10mm的，就繪制成10個圖形單位，這樣既可以控制出圖比例，又可以控制線條寬度;
3、背景顏色——2002可以在布局空間(一般布局空間的背景是白色)復制，2004、2005、2006直接復制就行了，無需修改背景顏色。
