構造節點詳圖

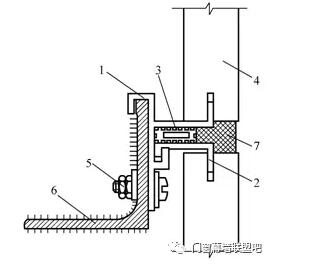

圖3-16 耳子與幕墻框格體系螺蚊聯接節點
圖3-17a鋁板幕墻（詞條“鋁板幕墻”由行業大百科提供）標準豎剖節點
圖3-17b鋁板幕墻標準橫剖節點
圖3-18 外插式單層鋁板與幕墻隔構體系節點

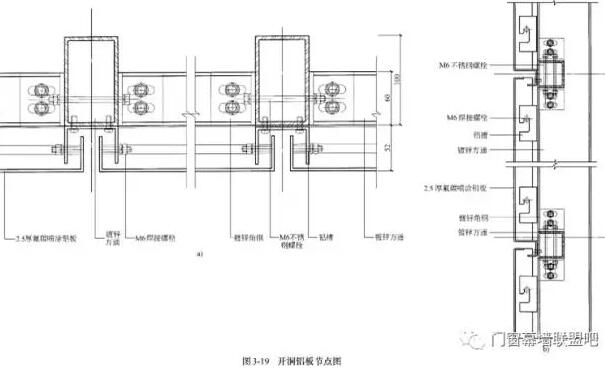

圖3-19 開洞鋁板節點
圖3-20 開洞鋁板節點
圖3-21 鋁板幕墻節點
圖3-22a 鋁板幕墻橫剖典型節點
圖3-22b 鋁板幕墻縱剖典型節點

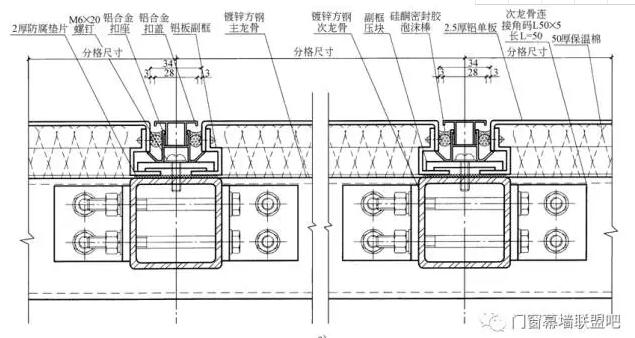

圖3-23a 鋁板幕墻標準縱剖節點

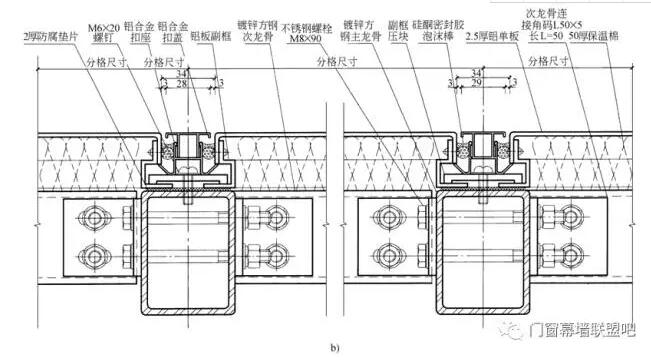

圖3-23b 鋁板幕墻標準橫剖節點
圖3-24a 鋁板標準豎向節點
圖3-24b 鋁板標準橫向節點
圖3-25a 單元式層間連接節點
圖3-25b 玻璃翼節點
圖3-25c 轉角節點
圖3-26 轉角節點
圖3-27 鋁板包角節點
圖3-28 鋁板幕墻陽角轉角節點

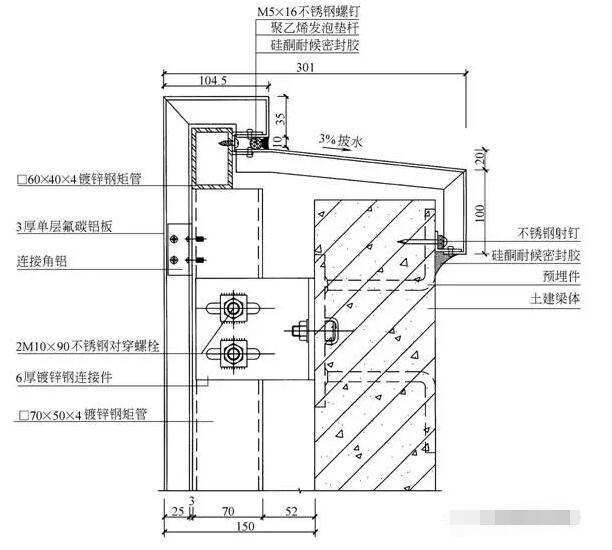

圖3-29 女兒墻單層鋁板壓頂構造
圖3-30 鋁板幕墻女兒墻收口節點圖
圖3-39a 鋁板橫剖節點
圖3-39b 鋁板豎剖節點
圖3-40a 鋁板橫剖節點
圖3-40b 鋁板豎剖節點
圖3-41a 鋁板橫剖節點
圖3-41b 鋁板豎剖節點

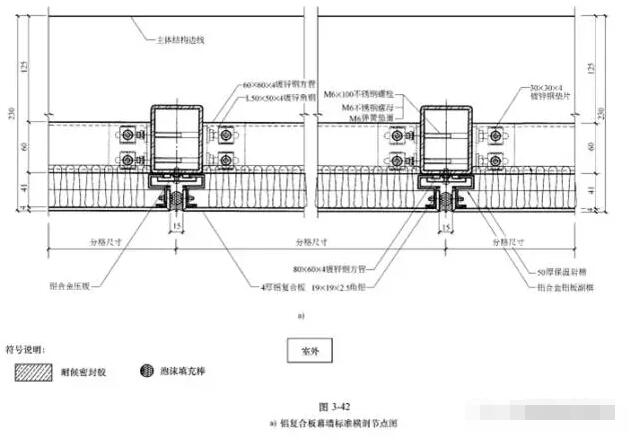

圖3-42a 鋁復合板幕墻標準橫剖節點
圖3-42b 鋁復合板幕墻標準縱剖節點

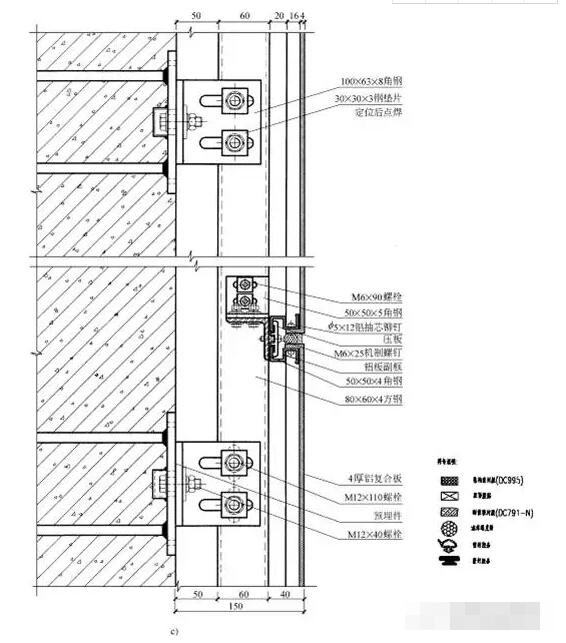

圖3-42c 鋁復合板幕墻標準縱剖節點
圖3-43 鋁板做滴水線節點
圖3-44 鋁板包女兒墻節點
圖3-46鋁板陰角節點
圖3-45 鋁板包大玻璃櫥窗節點
圖3-47 鋁板陽角節點
圖3-52 蜂窩鋁板標準節點
圖3-53 蜂窩鋁板標準節點
圖3-54 蜂窩鋁板標準節點
圖3-55 蜂窩鋁板標準節點
圖3-64 復合連接
圖3-71 背栓在異型部位的連接情況
圖3-72 敞縫
圖3-74a 鋼銷式石材幕墻節點構造
圖3-74b 銷釘式
圖3-75a 石材橫向剖面節點
圖3-75b 石材縱向剖面節點
圖3-75c 石材橫向剖面節點
圖3-75d 石材縱向剖面節點
圖3-75e 石材幕墻底部收口節點
圖3-76a 石材橫剖節點
圖3-76b 石材豎剖節點
圖3-77 石材節點
圖3-78 石材節點
圖3-79 石材節點
圖3-80a 石材幕墻節點
圖3-80b 石材幕墻節點
圖3-81a 石材橫剖節點
圖3-81b 石材豎剖節點
圖3-82a 石材幕墻節點
圖3-82b 石材幕墻節點
圖3-83a 石材橫剖節點
圖3-83b 石材豎剖節點
圖3-84a 石材標準橫剖節點
圖3-84a 石材標準縱剖節點

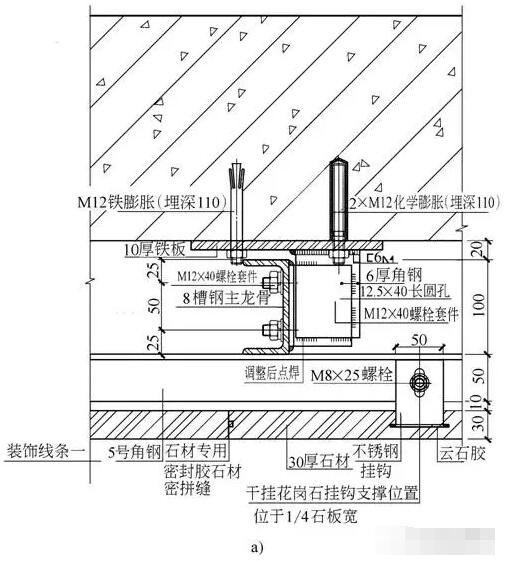

圖3-85a 石材干掛標準橫剖節點
圖3-85b 石材干掛標準縱剖節點
圖3-86a 石材幕墻橫剖節點
圖3-86b 石材幕墻豎剖節點
圖3-87a 石材橫剖節點
圖3-87a 石材橫剖節點、
圖3-88a 石材橫剖節點
圖3-88b 石材縱剖節點
圖3-89a 石材橫剖節點
圖3-89b 石材縱剖節點
圖3-90 石材幕墻節點
圖3-91a 石材標準橫剖面節點詳圖
圖3-91b 石材標準縱剖面節點詳圖
圖3-91c 石材面板與單元組件連接節點
圖3-92a 石材面板與單元組件連接節點
圖3-92b 石材面板與單元組件連接節點
圖3-92c 石材面板與單元組件連接節點
圖3-93a 石材面板與單元組件連接節點
圖3-93b 石材面板與單元組件連接節點
圖3-94 石材與包女兒墻節點
圖3-95 石材做滴水線節點

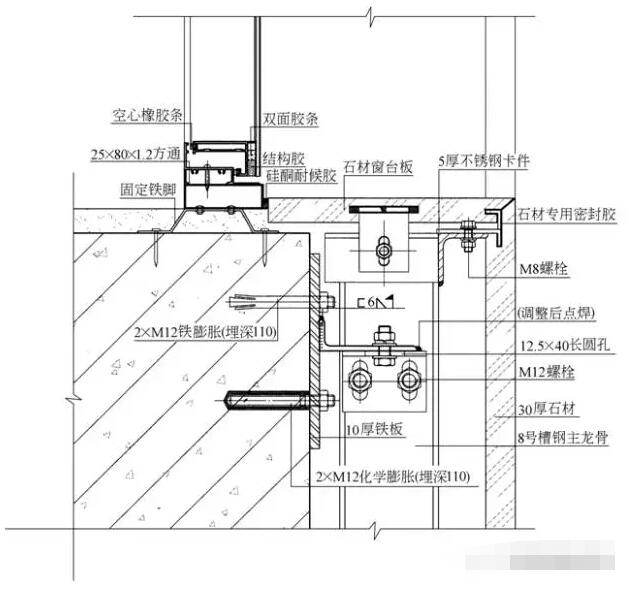

圖3-96 石材與隱框窗下口連接節點

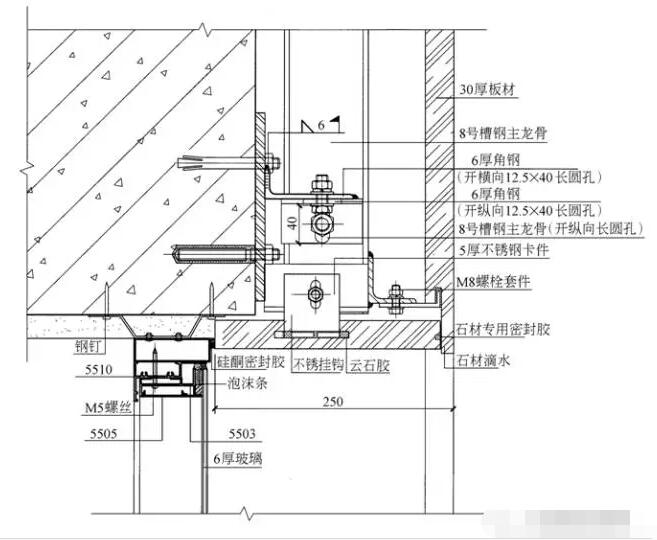

圖3-97 石材與隱框窗上口連接節點

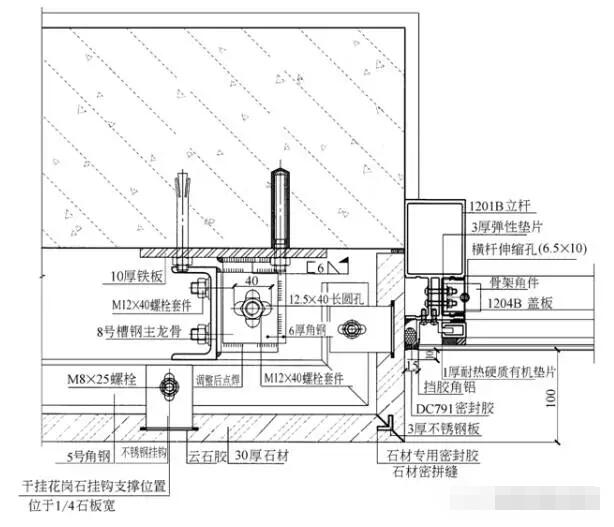

圖3-98 石材與隱框窗立桿連接節點
圖3-99 石材裝飾線條節點

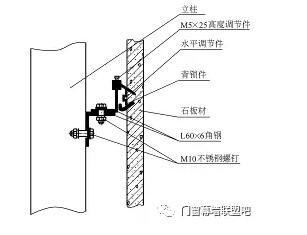

圖3-100 石材與幕墻立桿連接節點
圖3-101石材與幕墻橫桿桿連接節點
圖3-102 背栓石材節點
圖3-103 干掛花崗石幕墻陽角節點
圖3-104 干掛花崗石幕墻135陽角節點
圖3-105 干掛花崗石幕墻陰角節點
圖3-106 鋁合金百頁窗豎剖節點
圖3-107 石材包梁與百頁窗連接豎剖節點
圖3-108 吊頂與石材包柱相連節點

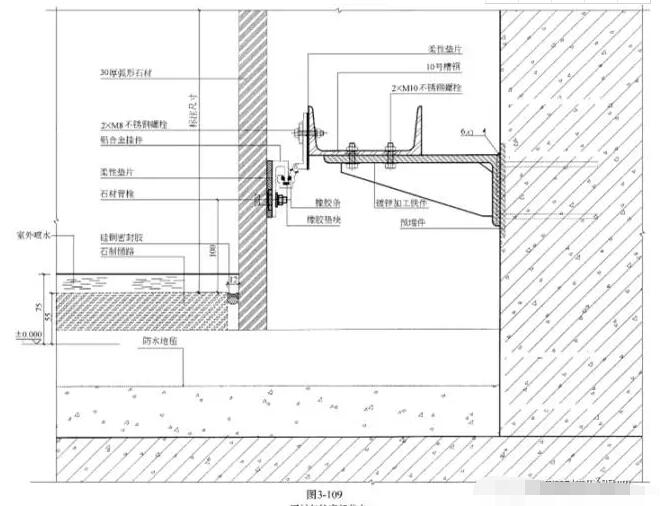

圖3-109 石材包柱底部節點
圖3-110 窗下口縱剖節點
圖3-111 石材與窗相接節點
圖3-112 干掛石材節點
圖3-113 石材包柱豎剖節點
圖3-114 石材包柱平剖節點
圖3-115 玻璃幕墻與石材幕墻頂部收口連接節點

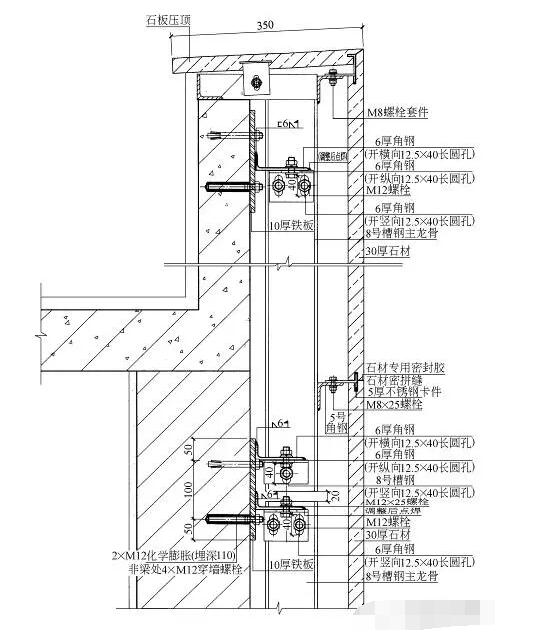

圖3-116 石材幕墻與女兒墻收口節點
圖3-117 石材幕墻豎剖節點
圖3-118石材幕墻與玻璃幕墻加接豎剖節點
圖3-119 石材幕墻頂部收口節點
圖3-120 玻璃幕墻與石材幕墻包梁部位連接節點
圖3-121 干掛花崗石幕墻底部收口節點
圖3-122 石材幕墻線條豎剖節點
圖3-123 微晶玻璃與幕墻框架系統的連接
圖3-124 微晶玻璃與幕墻框架系統的連接
圖3-125 微晶玻璃與幕墻框架系統的連接
圖3-126 微晶玻璃與幕墻框架系統的連接
圖3-127 蝴蝶鉤連接
圖3-129 L形鉤連接
圖3-128 鋼銷式連接
圖3-130 K型背栓式連接
圖3-131 K型背栓式連接
圖3-132 J型背栓式連接
圖3-133 H型掛件連接
圖3-134 H型掛件連接
圖3-135 H型錨栓耳掛件連接
圖3-136背槽式連接連接

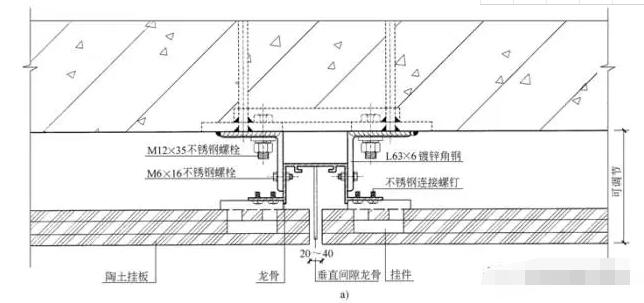

圖3-137a陶土板橫剖節點
圖3-137b 陶土板豎剖節點
圖3-137c 陶土板轉角節點
