“鳳凰中心”顛覆了我們建筑幕墻專業以往的工作習慣和邊界。
常規的建筑都是有模數的，而這個項目則是通過50 條鋼肋不斷旋轉變化，基本上沒有一塊玻璃、一段料是一樣的。我們當時想，建筑如果要用這種類似“手工藝”的方式來做，那么這些材料的加工和實現，就會變得非常麻煩，將會產生很多難以解決的技術問題。
▲50條三維曲線的鋼結構（詞條“鋼結構”由行業大百科提供）肋形成的外罩幕墻框架

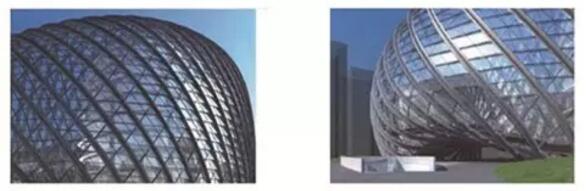

▲屋面外罩鋼結構局部放大 / 投標時的幕墻樣板
▲內傾、外傾板片的區分 / 外幕墻面積約53575.96㎡
▲內傾 / 外傾
▲屋面外幕墻系統組成：A.標準單元;B.頂部單元(即可開啟天窗);C.底部單元;D.非標準單元(拱底部分)
▲確定幕墻板塊與鋼結構基礎控制面、基礎控制線、混凝土主體結構的關系
▲軟件配置、模型數據提取，建立初步的幕墻模型。
▲幕墻模型生成的定位加工、安裝控制數據、逆向校核
▲通過對支撐鋼結構誤差測量，確定實體與理論模型誤差
▲四點支撐支座設計
▲圓立柱組框

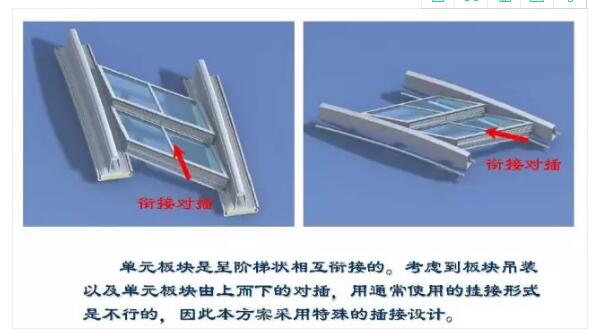

▲單元板塊銜接對插
▲單元板塊銜接對插

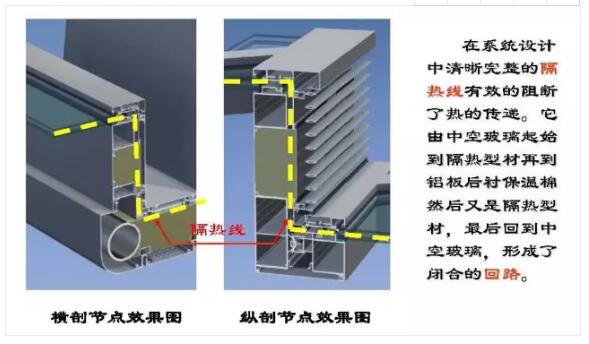

▲熱工性能設計
▲測量防線原則
▲單元幕墻定位與支座定位
▲現場實測與理論模型值的校核
▲支座自由度：可左右調±25mm，上下調±30mm
▲鋼抱箍

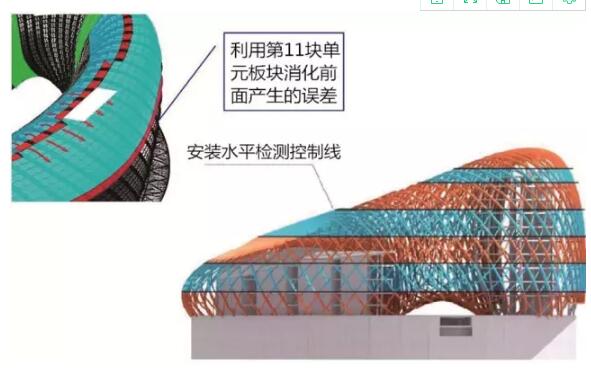

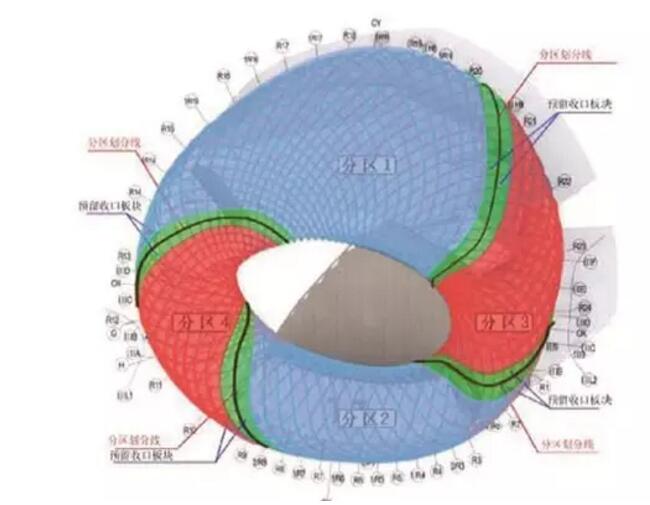

▲施工誤差的控制：各施工分區間：預留收攏位置板塊，消化變形
▲施工誤差的控制：施工分區內同步，對稱安裝
▲施工誤差的控制：分段安裝，分級控制

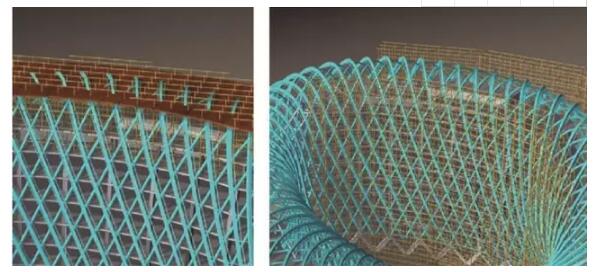

▲滿堂架腳手架效果圖與內外多排腳手架效果圖
▲腳手架搭設、實施
▲鋁板根據邊界曲線建立曲面

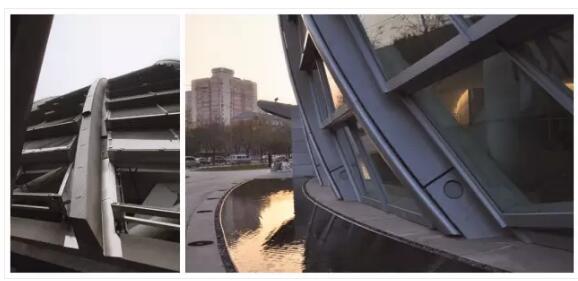

▲鳥瞰幕墻工程整體演進
如果您知道該工程的更多幕墻（門窗）參建企業、建筑型材、玻璃、膠、五金、隔熱材料等材料供應商信息，歡迎提供，經核實后，我們將免費發布。值班郵箱：712050366@qq.com
中國幕墻網工程庫gck.alwindoor.com正式收錄北京鳳凰國際傳媒中心工程，敬請關注對該工程進展、幕墻技術、材料應用等相關資訊的動態更新！
北京鳳凰國際傳媒中心
最大（莫比烏斯杯）幕墻項目；
鳳凰國際傳媒中心是一個集電視節目制作、辦公、商業等多種功能為一體的綜合型建筑。通常媒體建筑都有演播廳等的水平布局大空間，也有豎向布局的辦公樓標準層。這兩者很難取得統
