1 前言

　　有機硅材料品種眾多，性能優(yōu)異，并已在工農(nóng)業(yè)生產(chǎn)、高新技術(shù)、國防軍工、醫(yī)療衛(wèi)生以及人們的日常生活中得到廣泛的應(yīng)用[1，2]。單組分室溫硫化有機硅密封膠具有優(yōu)異的耐寒性、耐熱性、耐老化性和電絕緣性，使用方便，應(yīng)用越來越廣泛。

　　常見的有機硅密封膠有：脫酸型、脫醇型和脫酮肟型。其中脫醇型密封膠具有清潔、無腐蝕（詞條“腐蝕”由行業(yè)大百科提供）性、無臭味，對玻璃、金屬等材料具有良好的粘接性能等特點，受到廣大用戶的歡迎。本文考查了單組分脫醇型有機硅密封膠的制備溫度、加料順序、粘接促進劑種類對密封膠的固化速度、黏度（詞條“黏度”由行業(yè)大百科提供）、擠出性和力學性能的影響。

　　2　實驗部分

　　2.1 主要原料及設(shè)備

　　端羥基聚二甲基硅氧烷(10 000 mPa·s)，上海有機硅橡膠廠碳酸鈣：50 nm，美國特種礦物公司;硅烷偶聯(lián)劑、粘接促進劑，美國道康寧有限公司;鈦酸酯螯合物，自制;

　　萬能電子拉力試驗機：AG-IC，日本島津公司;薄利菲黏度計：D220H，美國薄利菲公司。

　　2.2制備工藝

　　密封膠各成分配比如下：

　　原料名稱 　　　　　　　　　　　　　　質(zhì)量分數(shù)/%

　　端羥基聚二甲基硅氧烷　　　　　　　　　 30～45

　　碳酸鈣　　　　　　　　　　　　　　　　 35～50

　　助劑（詞條“助劑”由行業(yè)大百科提供）　　　　　　　　　　　　　　　　　 5～15

　　硅烷偶聯(lián)劑　　　　　　　　　　　　　　 0.1～4

　　粘接促進劑　　　　　　　　　　　　　　 0.1～2

　　鈦酸酯螯合物　　　　　　　　　　　　　 0.1～2

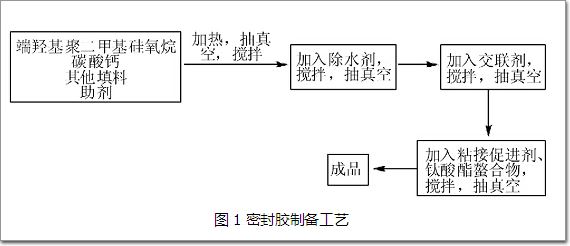

　　制備工藝見圖1。

圖1 密封膠制備工藝

　　2.3 性能測試

　　1)表干時間[4]

　　用手指輕觸膠層，記錄膠從擠出到不粘手所用的時間。

　　2)硬度

　　按GB/T 531—1999測試。

　　3) 拉伸強度、撕裂強度和斷裂伸長率

　　將磨具放在平板（詞條“平板”由行業(yè)大百科提供）上，用膠槍將密封膠注入磨具中，壓平，在25 ℃，55%RH的環(huán)境中固化7d。取出膠片，將其切成規(guī)定尺寸的啞鈴型、直角型。以500 mm/min的拉伸速度，測試拉伸強度、撕裂強度和斷裂伸長率。

　　4) 擠出率

　　將密封膠在(23±2)℃環(huán)境下放置4 h以上，然后用孔徑為3.0 mm的膠嘴在0.5 MPa的壓力下擠出，記錄每15 s擠出膠的質(zhì)量，取3次測量的平均值。

　　5) 黏度

　　將密封膠在(23±2)℃環(huán)境下放置4 h以上，然后將密封膠注入一次性塑料（詞條“塑料”由行業(yè)大百科提供）杯中，使用薄利菲黏度計7#轉(zhuǎn)子，求取轉(zhuǎn)速分別為1 r/min、2 r/min、10 r/min時膠樣的黏度。

　　3　結(jié)果與討論

　　3.1 制備溫度對密封膠性能的影響

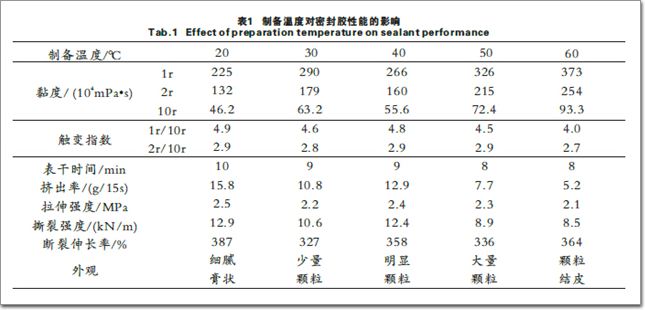

　　制備溫度對脫醇型密封膠性能的影響見表1。

　　注：1r、2r、10r分別為使用7#轉(zhuǎn)子，在1 r/min、2 r/min、10 r/min條件下測試的膠的黏度。

上一頁12下一頁
