黃浦江畔，雙子山間!上海之躍，馬到成“工”!
“馬”上完工!2024年5月，上海久事國際馬術中心即將揭開神秘面紗!這是中國首座，也是全球唯一一座位于“國際一線城市”市中心，且符合“國際頂級馬術賽事標準”的永久性專業馬術運動場館。
中國幕墻人，用勞動成果，用精品工程，獻禮51
匯聚全球體育精彩賽事、打造全球卓越體育城市
建‘工’新時代幕墻精品、裝飾國際賽事地標工程
策馬浦江，申城一躍!上海久事國際馬術中心作為上海體育發展“十四五規劃”中的重大體育設施之一，也是上海邁向世界一流國際體育賽事之都，打造全球著名體育城市的標志性建筑之一。
項目由上海市建筑裝飾工程集團有限公司(以下簡稱：上海建工裝飾集團)，負責整個工程的幕墻設計與施工承建。
接下來，中國幕墻網ALwindoor.com將與廣大讀者一起，在上海建工裝飾集團【幕墻團隊】的帶領下，我們“馬”首是瞻，提前一睹場館的風采。
期待透過視頻+圖片+文字的形式，直觀體驗到項目幕墻設計與施工的全過程。

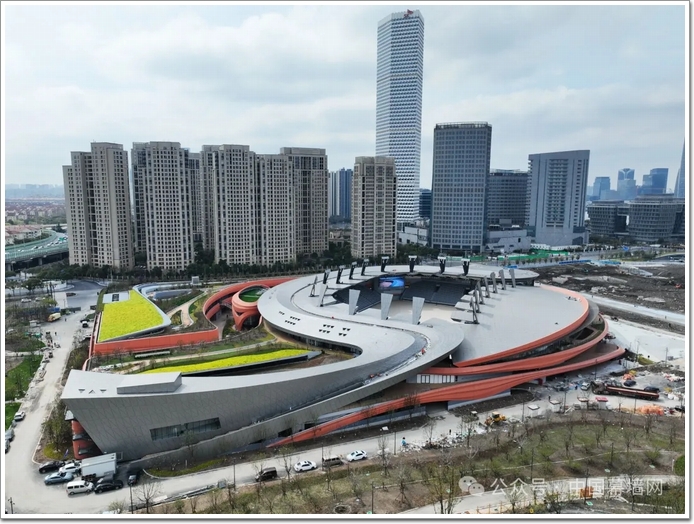

總體效果圖
作為中國首座國際頂級標準馬術賽館，既可作為國際馬聯“五星級”賽事的比賽場地，也可立足上海城市中心發展中國馬術產業。
上海久事國際馬術中心，以“馬術谷”為核心意境，體現“起伏園景、峽谷游廊”的設計理念，整體建筑造型獨特。
頂部的“Ω”馬蹄形建筑造型，由銀色金屬表皮構成，輕盈靈動;通過與山谷、樹林和湖泊等穿插交錯形成一體，與世博文化公園相融，成為彰顯馬術運動特色的文化地標。
項目坐落于黃浦江畔世博文化公園區域，設計理念源自于對空間環境及馬術運動精神的尊重，摒棄常規體育場館“高而顯”的設計思路，轉而將自然環境引入馬術中心內部，力求在有限的用地條件下，實現專業性的馬術運動功能。
主體建筑包含：一個90×60米的競賽場地、熱身場、訓練場和高規格馬廄等競賽設施，以及約5000個觀眾席、貴賓看臺、空中包廂的一流觀賽設施，致力于打造集賽事活動、馬匹檢驗檢疫、馬術產業交流合作、馬術文化藝術、青少年教育培訓五大中心為一體的特色場館。
同時，為滿足不同類型、不同時間與天氣條件下的馬術賽事轉播，及燈光照明需求，馬術中心原創設計了全球首個群控可升降燈光平臺。
上海久事國際馬術中心的外立面、屋面幕墻系統主要包括：雙曲異型GRC/UHPC系統、異型直立鎖邊屋面系統、雙曲面屋面蜂窩鋁板系統、雙曲面陶棍吊頂系統、群控可升降燈光平臺系統，以及多用途馬廄開啟門窗系統等共30余個子系統，幕墻總面積約8.8萬平方米。
雙曲異型GRC/UHPC
馬術中心的外裝飾幕墻具備——形體復雜、實施技術難度大、國際標準要求高等三大技術挑戰!
為完美的呈現這座地標性建筑的外裝飾工程，上海建工裝飾集團始終遵循“研發、設計、制造、服務”高度集成的專家型生產與保姆式服務理念，在建造過程中，不斷尋找建筑藝術與建筑技術的完美契合點，將數字化技術、工業技術、信息化技術與建筑幕墻進行有機融合，堅持技術創新和細節把控。
全過程數字化BIM應用
P>
在項目實施的全過程中，始終圍繞“數字化、工業化、信息化”三化理念!從項目策劃階段，就通過可視化漫游展示、施工區域劃分、重難點施工措施模擬，及二維碼可視化交底等方式，進行可視化交底展示，幫助項目參與者更好的了解項目概況。

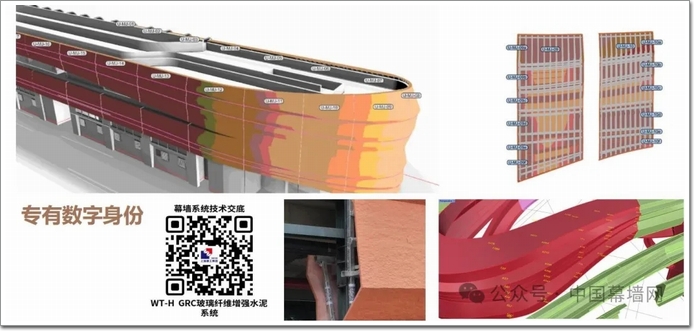

表皮形體參數化分析及數字身份
在總包結構BIM模型平臺專業數據基礎上，進行幕墻BIM模型深度應用!通過模擬現場工況，并進行幕墻模型深化，以及模型優化的的工作。將建筑設計意圖完整、及時的體現施工全過程中，從而讓設計的“前置價值”得到最大程度延伸。
馬術中心的技術亮點包括：大跨度雙曲面金屬屋面、大體量異型雙曲面蜂窩鋁板（詞條“鋁板”由行業大百科提供）、首創超規格可開啟升降燈架、立面超大規格異型曲面UHPC\GRC板、異形組合生態綠植墻面等。
可開啟升降燈架實景圖
大跨度雙曲面金屬屋蓋面積為約2萬平方米，為漸變雙曲面，曲面板曲率變化大，鋼結構懸挑距離大，看臺屋面板最長長度約為45米。
如何保障屋面施工時“長度方向”沒有接縫?同時包含對眾多天溝、水箱、檢修洞口的安裝?這對防水提出了更高標準的要求，也為設計與施工技術帶來了巨大的難度。
雙曲面金屬屋蓋鋼構及裝飾板圖
金屬屋面檁條BIM模型 金屬屋面安裝圖
上海建工裝飾集團幕墻團隊整合“多專業、集團化”的技術資源和平臺優勢，通過大量的理論研究和試驗驗證，最終采用高空壓瓦機將鋁卷提升至屋面高度時再進行加工，使加工與運輸工作一氣呵成。
同時，針對由三角形和梯形兩種形狀擬合而成的金屬屋蓋異型曲面造型，以及大型曲面金屬屋蓋外設“雙曲異型鋁蜂窩板”造型裝飾板的特點，為保障擬合后的曲面順滑、流暢效果，技術團隊發明了一套可實現多功能無極調節的“云臺”連接系統，通過軸角碼自適應安裝角度，實現了曲面鋁板的萬向調節，確保蜂窩鋁板的安裝精度。
無極調節“云臺”系統
剛解決了局部安裝的平整度（詞條“平整度”由行業大百科提供）問題，大面積施工時的拼接精度，又成為考驗上海建工裝飾集團幕墻團隊的“試金石”!由于屋面曲面造型的特征，致使屋面2.8萬塊三角形蜂窩鋁板的規格尺寸均不相同，對幕墻的加工，及安裝精度提出了極大的挑戰。
可視化編程批量縮縫系統
為了突破傳統技術中無法解決的屏障，上海建工裝飾集團幕墻團隊自主研發出可視化編程系統，對異形面板開展批量運算，從而快速實現了屋面異型板塊的批量縮縫。
同時，自主研發完成：空間面板批量加工的“三種工法”，獲得了相關發明專利。該算法可針對不同的幕墻場景進行靈活選擇，適用性強，為項目提質增效提供了堅實的技術支撐，也為中國門窗幕墻行業未來類似工程的實踐，提供了很好的參考經驗。
屋面燈架開啟實景圖
中國幕墻網ALwindoor.com在前面的內容中也提到過，為滿足不同類型、不同時間與天氣條件下的馬術賽事轉播與燈光照明需求，主場館原創設計了——全球首個“群控可升降燈光平臺”。
因?yàn)闆]有參考案例，需要升降的燈架又達到了21個之多，其主體結構設計（詞條“結構設計”由行業大百科提供）難度大;同時，結構預留空間緊湊，而燈架安裝定位精度要求極高，另外，還要在施工期間預留后期燈架機電檢修的空間。
負責現場施工的幕墻團隊經過研究策劃，最終采用全數字化測量技術，對燈架安裝進行精確定位，確保了燈架安裝的位置及后期人員檢修空間。
屋面燈架施工實景圖
從攻克金屬屋蓋，再到解決升降燈架……馬術中心的實現過程可謂是充滿挑戰與考驗!
在項目的外立面系統中，大量采用超大異型雙曲面造型UHPC與GRC板，整體面積約1.7萬方。相對于傳統的平板和單曲板，這類材料的“雙曲板”具有加工難度大、加工成本高、施工安裝難度大等特點。
GRC幕墻實景圖
立面GRC板局部單塊尺寸達到5米X4米、面積20平方米、重達3噸，巨型的GRC版塊厚重尺度驚人，但卻不失優美造型，面板表面迷離起伏的線條，仿佛一幅流動的畫卷，又好似“駿馬”強壯的肌肉線條——亦動亦靜，嘆為觀止。
GRC幕墻實景圖
在主場館相連的走道區域，矗立著一座獨立的“小島”，名曰“騎手島”，通過兩邊的空中連廊，分別連接著主賽場和馬廄，是比賽區和后勤區的中轉站。
騎手島UHPC模型及實景圖
騎手島鋼構數字測量
騎手島幕墻龍骨數字測量定位
“騎手島”外型神似一座沉甸甸的冠軍獎杯，而西南面玻璃幕墻上流動水幕，更似獎杯上一條無比璀璨的鉆石彩帶。
與GRC裝飾板同色的鋁合金格柵吊頂，將建筑物的視覺效果由立面引入平面（詞條“平面”由行業大百科提供），使建筑物的外觀更加渾然一體。
整個“騎手島”的外立面都采用了1500平方米新型建筑材料——UHPC裝飾板。如同棗紅色的超高性能混凝土，帶來了璞實大氣的外觀，加上自由扭曲造型和細膩質感的表面，共同呈現出“汗血寶馬”般獨特的視覺效果。
配合周邊裙樓立面上厚重GRC板，相互映襯之下，更加突顯出“馬術運動”高貴典雅的貴族氣質!
馬術中心的建筑設計充分考慮到與周圍環境的融合，位于主場館東南角的異型組合生態綠植墻，通過1100約平方米的雙曲面種植槽，基礎由一根根弧形鋼構件（詞條“構件”由行業大百科提供）、防腐木和鋁包板組成，配合綠色盆栽及灌溉系統，充分將緊鄰著的雙子山的“自然、綠色”延續進馬術中心，使兩處建筑得以平緩地過渡，充分體現了馬術中心“人、建筑、自然”三者和諧共處的統一。
生態綠植墻安裝后實景圖
數字化、工業化、信息化——“三化理念”是上海建工裝飾集團項目管理的核心理念，也是打造“新質生產力”的關鍵一招，集團始終圍繞“三化理念”來打通全產業鏈條，為這座國際標準馬術中心建設賦能。
智能管控平臺界面圖
項目作為集團數字智能管控平臺的試點工程，在管理方面全過程運用數字智能管控平臺，通過自動化和智能化技術，極大地簡化了管理流程，減少了人工操作提高了整體工作效率。

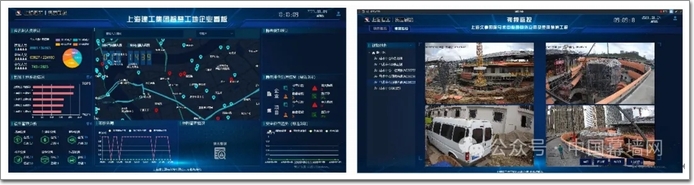

智慧工地企業看板
在施工階段，通過智慧工地可實時收集、處理并展示工地上的各類數據，包括項目進度、質量、安全等方面的信息。使管理人員可以迅速獲取工地實時狀況，及時做出準確的決策，為項目施工保駕護航。
720度現場全景圖
通過對720度全景圖的運用，可對設計方案進行預覽和修改，以更好地滿足業主和施工方的需求。同時，施工人員也可以根據全景圖，對施工方案進行調整和優化，確保了工程的高質量落地。
主賽場施工機械現場圖及機械管理系統應用截圖
上海建工裝飾集團幕墻團隊為保障外立面，及屋面裝修工程的高標準建造，始終堅持：
以綠色化為目標;
以智慧化為技術手段;
以工業化為生產方式;
以工程總承包和全過程智慧服務
為載體的新型建造方式，并在上海市第一屆“數建杯”房屋建筑類項目BIM技術應用施工成果賽一等獎。
同時，還獲得上海數字城市建設成果賽總決賽二等獎，更是在全國裝飾協會舉辦的第五屆全國裝飾BIM大賽中，獲得幕墻組一等獎。
獲獎證書
上海建工裝飾集團以綠色化、工業化、數字化技術，賦能上海久事國際馬術中心，創建并形成了高標準國際專業賽馬館“異形幕墻智能建造”關鍵技術體系，及自主研發13項創新技術，申請7項專利。
團隊通過運用多項國內首創技術，打造完成中國首座符合國際“五星級”標準的永久性馬術場館，為上海卓越體育城市建設增添一幅濃墨重彩的優美畫卷。
落成后的上海久事國際馬術中心，將在2024年5月3日迎來它落成以來的首場國際頂級賽事環球馬術冠軍賽。
中國幕墻網ALwindoor.com將有幸與廣大房地產、建筑業，以及門窗幕墻行業精英一道，感受到新的賽事、新的場館、新的觀賽體驗，迎來全新升級的賽事。
建“工”新時代 裝飾新未來!同時，我們更將共同見證：綠色化、工業化、數字化的“中國建造”，品質化、精細化、專業化的“中國幕墻”，再一次為“中國馬術”注入一針強心劑，助推這項運動走向更遠的未來。
